电脑机箱前置音频线接法全攻略

2011-07-18   互联网 / av110.net整理 点击: 标签:音频 机箱 前置


  英特尔在AC97音频标准之后,又推出了HD(高保真)音频标准。微软的新操作系统vista推出UAA音频。这些音频标准对机箱的前置音频面板和接口都有各自的规定。主板的前置音频连接座也有变化。本文就AC97和HD的前置音频/麦克的接线方式作详细说明,供各位参考。

一、英特尔AC97前置音频接口的规范要点

  英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。要点如下:

  1、音频连接器

  连接器设计应当支持使用标准的前面板麦克和耳机。要能够直接的使用音频而不需要特别的软件。前面板音频连接器设计要支持立体声音频输出(耳机或有源音箱)以及麦克输入(一个单声道)。麦克输入(一个单声道)连接到安装在前面板上的3.5毫米微型插座。插座的芯端接麦克输入信号,外环端接麦克音频偏置信号。

  2、 电气连接

  两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

  音频信号传送路径是:当前面板插座没有使用时,主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

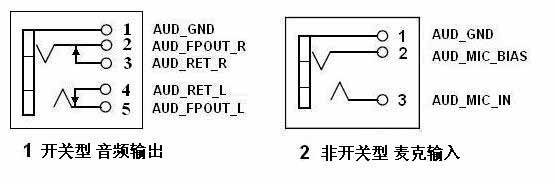

  当前置音频插座插入耳机时,插座里连接(AUD_FPOUT_L和AUD_RET_L,AUD_FPOUT_R和AUD_RET_R)的开关断开,返回主板的音频信号就断开,后置插座无音频信号,只有前置的有无音频信号。如下图:

注:音频输出仅能使用耳机或有源音箱,如果使用无源音箱,声音很小。

  3、主板连接座设计

  主板前置音频连接座,如下图:

  连接座的针脚分配:

针  信号名         说明
1   AUD_MIC_IN     前置麦克输入。
2   AUD_GND        供模拟音频电路使用的接地。
3   AUD_MIC_BIAS   麦克偏置电压。
4   AUD_VCC        供模拟音频电路使用的滤波 +5 V。
5   AUD_FPOUT_R    输出给前置的右声道音频信号。
6   AUD_RET_R      从前置返回的右声道音频信号。
7   HP_ON          为以后控制耳机放大器保留。
8   KEY            无针脚。
9   AUD_FPOUT_L   输出给前置的左声道音频信号。
10  AUD_RET_L      从前置返回的左声道音频信号。

  连接座的跳线:如果前置音频接线没有连接到主板的前置音频连接座上,连接座的5和6,9和10针应当用跳线短接,否则后置音频插座无效。
